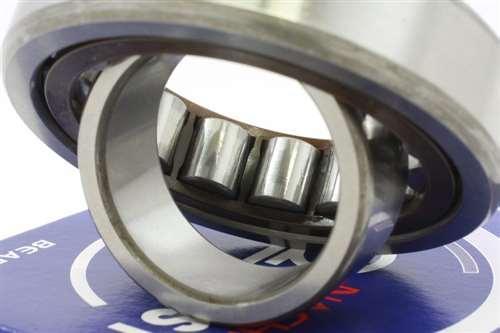

Roulement à rouleaux cylindriques NU309EG Nachi 45x100x25 Fabriqué au Japon

La construction de ce type de roulement à rouleaux est la plus simple de tous les roulements à rouleaux radiaux. Ce type de roulement est souvent utilisé dans les applications à haute vitesse. Comme la bague intérieure, la bague extérieure et les rouleaux sont en contact axial, ce type de roulement possède une grande capacité de charge radiale. Les différentes configurations de roulements à rouleaux cylindriques sont : N, NJ, NF, NU, RNU : nervures (flasques) intégrales.
NH, NP, NUP, NUH : nervures intégrales et non intégrales
NN,NNU : roulements à deux rangées de billes
Les configurations comportant des flasques intégrés ou des nervures amovibles sur les bagues intérieure et extérieure peuvent supporter une faible charge axiale. Comme ce type de roulement supporte les charges axiales par un mouvement de glissement entre l'extrémité des rouleaux et les faces des flasques, la charge axiale est limitée. Les roulements à rouleaux cylindriques à double rangée sont utilisés pour les applications à haute vitesse et haute précision telles que le support de broche principale pour les tour, fraiseuses et centres d'usinage. Le jeu radial des roulements à flasque conique peut être ajusté lors du montage du ou des roulements sur le journal d'appariement. Les cages standard sont en acier pressé ou en résine polyamide. Des cages usinées en laiton haute résistance sont utilisées pour les roulements de grandes dimensions ou pour les applications à haute vitesse.
