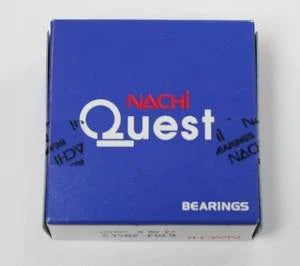

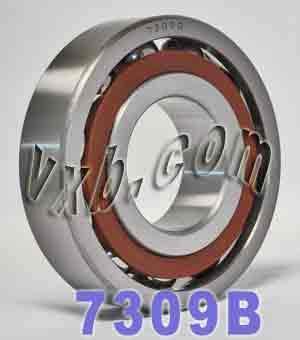

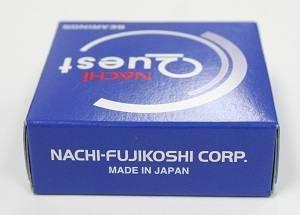

Roulement à contact angulaire 7309B Nachi 45x100x25, cage en laiton, classe C3

Les pistes des bagues intérieure et extérieure de ce type de roulement sont réalisées avec un angle de contact prédéfini. Ces roulements sont insécables. Comme les billes sont insérées à l'aide d'une construction à contre-alésage, un nombre plus important de billes peut être installé que dans le cas des roulements à billes à rainure profonde. Les matériaux de cage standard peuvent être de l'acier pressé, du laiton haute résistance ou une résine synthétique. Le matériau de la cage dépend de la série de roulements et/ou des conditions d'utilisation. Les roulements à billes à contact angulaire à simple rangée peuvent supporter des charges radiales, axiales ou composites, cependant, toute charge axiale doit être unidirectionnelle. Ce type de roulement est généralement utilisé par paires pour gérer la charge induite résultant de la force axiale interne générée par la charge radiale appliquée. Lors du montage de deux roulements simples en positions adjacentes, NACHI fournit ces pièces combinées (paires) avec un jeu préajusté. Les roulements combinés appariés sont des ensembles appariés. Les roulements combinés ou appariés peuvent être disposés DOS À DOS (DB), FACE À FACE (DF) ou en TANDEM (DT). Les ensembles DB ou DF peuvent supporter des charges axiales bidirectionnelles.
